k8s进阶4-垃圾回收策略和所有者和从属对象

一 垃圾回收策略

1 kubernetes中关于垃圾回收机制的基本常识

  • kubernetes中很多对象往往都具有一定的从属关系，例如deployment控制replicaset，replicaset控制pod。而这个从属关系依靠于metadata.OwnerReference字段来确定两个对象之间的从属关系。

  • kubernetes中实现的是一种级联删除的策略，基于上述从属关系进行资源的清理和释放。级联删除的策略又分为三种，通过设置删除请求中的propagationPolicy字段来选择，分别是Orphan, Foreground, Background。

1.1 Foreground删除策略

采用这种删除策略是，首先你的删除对象会进入处理中的状态，对于处于这个状态的对象，会发生一下事件：

  • API server会将这个对象中的metadata.deletionTimestamp设置上时间作为删除的标记。

  • API server还会将metadata.finalizers字段写入foregroundDeletion。

  • 这个对象会一直保持可见（可通过REST API访问），直到删除过程完成。

  • 最后，待删除对象进入这个状态后，会删除所有该对象的从对象，删除完从对象之后，删除待删除对象。此时，这个对象在API server不可见。

注：
有一个字段OwnerReference.blockOwnerDeletion=true会阻止待删除对象的删除。此时如果要删除这个对象，那必须先删除带有这个字段的从对象，才能完成删除过程。

1.2 Background删除策略

在这个删除策略之下，API server 会立即删除这个对象，之后会在后台来清理其从对象。kubernetes默认采用Backgroud删除策略除非你手动选择其他删除对象。

1.3 Orphan删除策略

只是简单的删除对象，不删除其从对象，剩下的对象会成为“孤儿”。

1.4 垃圾回收机制原理剖析

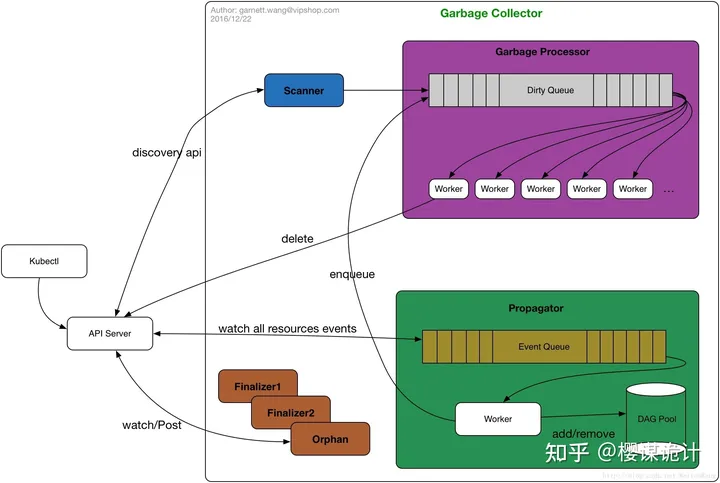

一个垃圾回收器由四个模块组成：Scanner，Garbage Processor，Propagator and Finalizer。

各个模块的职责如下：

  • scanner：使用一个discovery API来探测整个系统中的资源，然后周期性的扫描所有系统中的所有资源并将每个对象放入到dirty queue中。

  • Garbage Processor：由dirty queue和workers组成。

  • worker：

  • 从dirty queue中出队。

  • 如果出队的这个资源的OwnerReferences为空，则继续出队处理下一个对象。

  • 反之，检查OwnerReference中的每一项：

  • 如果有至少一个owner存在，则什么也不做

  • 如果所有的owner都不存在，通过请求API server来删除

  • Propagator：由Event queue，单个worker和一个DAG（有向无环图）

  • event queue负责存储资源事件。（add/update,delete）

  • DAG存储了整个kubernetes中资源的从属关系。

  • worker从event queue中取出事件，根据取出事件的类型，worker会执行以下不同的操作：

  • add/update：
    如果创建对象拥有一个owner对象并且这个owner对象不存在与DAG中，除了将对象添加到DAG当中，还会入队到Dirty queue中

  • delete：
    将其从DAG中删除，然后将其所有从对象加入到Dirty queue中

在kubernetes中，在有了 Scanner 和 Garbage Processor 之后，Garbage Collector 就已经能够实现「垃圾回收」的功能了。但是有一个明显的问题：Scanner 的扫描频率设置多少好呢？太长了，k8s 内部就会积累过多的「废弃资源」；太短了，尤其是在集群内部资源对象较多的时候，频繁的拉取信息对 API-Server 也是一个不小的压力。

k8s 作为一个分布式的服务编排系统，其内部执行任何一项逻辑或者行为，都依赖一种机制：「事件驱动」。

说的简单点，k8s 中一些看起来「自动」的行为，其实都是由一些神秘的「力量」在驱动着。
而这个「力量」就是我们所说的「Event」。
任意一个 Resource Object 发生变动的时候（新建，更新，删除），都会触发一个 k8s 的事件（Event），这个事件在 k8s 的内部是公开的，也就是说，我们可以在任意一个地方监听这些事件。

总的来说，无论是「事件的监听机制」还是「周期性访问 API-Server 批量获取 Resource Object 信息」，其目的都是为了能够掌握 Resource Object 的最新信息。两者是各有优势的：

  • 批量拉取：一次性拉取所有的 Resource Object，

  • 全面监听 Resource 的 Event：实时性强， 且对 API—SERVER 不会造成太大的压力

1.5 综上所述，在实现 Garbage Collector 的过程中，k8s 向其添加了一个「增强型」的组件：Propagator

在有了 Propagator 的加入之后，我们完全可以仅在 GC 开始运行的时候，让 Scanner 扫描一下系统中所有的 Object，
然后将这些信息传递给 Propagator 和 Dirty Queue。只要 DAG 一建立起来之后，那么 Scanner 其实就没有再工作的必要了。
「事件驱动」的机制提供了一种增量的方式让 GC 来监控 k8s 集群内部的资源对象变化情况。

2 简介


对于未使用的镜像：每5分钟执行一次垃圾回收
对于未使用的容器：每1分钟执行一次垃圾回收

不推荐使用外部的垃圾回收工具，因为这些工具有可能会删除 kubelet 仍然需要的容器或者镜像。

Kubernetes 通过 imageManager 配合 cadvisor 管理所有镜像的生命周期。

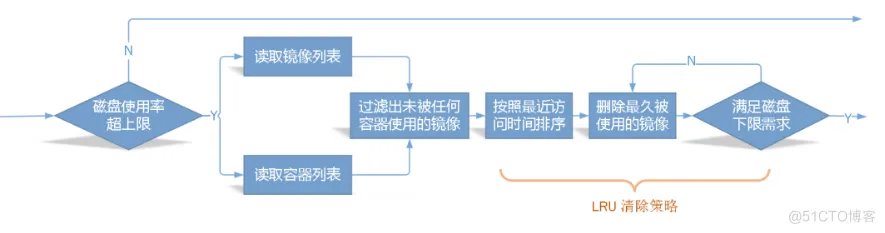

镜像的垃圾回收策略主要考虑两方面因素：HighThresholdPercent （高阈值百分比）和 LowThresholdPercent（低阈值百分比）。

  • 磁盘利用率超过 high threshold （高阀值）将触发垃圾回收动作

  • 垃圾回收功能将删除最近最少使用的镜像，直到磁盘利用率低于 low threshold（低阀值）

3 容器回收

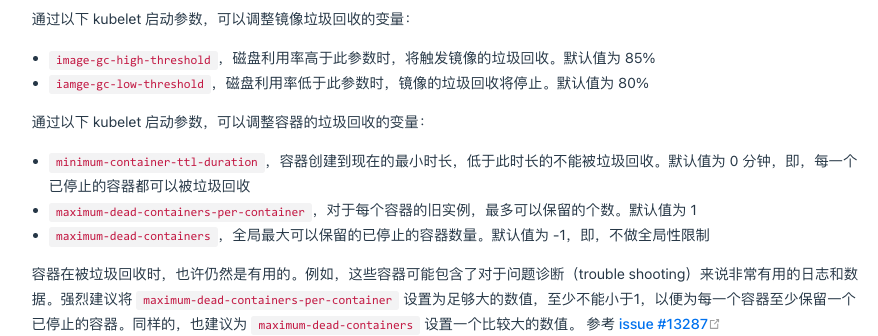

容器的垃圾回收侧率主要考虑三个用户自定义的变量：

  • MinAge： 容器创建到现在的最小时长，低于此时长的不能被垃圾回收；如果设置为 0，则禁用该选项

  • MaxPerPodContainer：以 Pod UID + 容器名 作为组合键，MaxPerPodContainer 指定了同一个 Pod UID + 容器名 组合键下可以包含的已停止容器的最大数量。如果设置为小于 0 的数值，则禁用该选项

  • MaxContainers： 指定了最大的已停止容器的数量。如果设置为小于 0 的数值，则禁用该选项

Kubelet 将对满足上述三个条件，且已经停止的容器执行垃圾回收的动作。通常，创建时间最长的容器将被最早移除。

MaxPerPodContainer（最大值pod集装箱）和 MaxContainer （最大值已停止的集装箱）这两个参数可能会相互冲突。
例如， 如果要为每个 Pod 保存 MaxPerPodContainer 个已停止容器的话，可能最终总的已停止的容器的数量要超过 MaxContainers 的定义。 此时，优先保证 MaxContainers 的限定， MaxPerPodContainer 将被重新调整：最坏的情况下，kubelet 将 MaxPerPodContainer 的要求降低到 1，并删除创建时间最久的已停止的容器。此外，当 Pod 的已停止容器创建时长超过 MinAge 时，该容器将被即刻删除。

对于那些不是通过 kubelet 创建的容器，kubelet 不能对其进行垃圾回收操作。


二 所有者和从属对象

某些 Kubernetes 对象是其他 Kubernetes对象的所有者（owner），同时，我们称被拥有的对象为拥有者的从属对象（dependent）。例如，ReplicaSet（ 复制集） 是一组 Pod 的所有者，在这里 Pod 是 ReplicaSet 的从属对象。每一个从属对象都有一个 metadata.ownerReferences 字段，标识其拥有者是哪一个对象。

默认状态设置为对象ownerReferences（所有者引用）字段
某些情况下，Kubernetes将自动设置 ownerReferences 字段。例如，当您创建一个 ReplicaSet 时，Kubernetes 自动设置该 ReplicaSet 创建的 Pod 中的 ownerReferences 字段。自版本 1.8 开始，对于 ReplicationController、ReplicaSet、StatefulSet、DaemonSet、Deployment、Job、CronJob等创建或管理的对象，Kubernetes 都将自动为其设置 ownerReference 的值。

也可以通过修改 ownerReference 字段，手动设置所有者和从属对象的关系。

下面例子中的 ReplicaSet组 包含三个 Pod：

apiVersion: apps/v1
kind: ReplicaSet
metadata:
  name: my-repset
spec:
  replicas: 3
  selector:
    matchLabels:
      pod-is-for: garbage-collection-example
  template:
    metadata:
      labels:
        pod-is-for: garbage-collection-example
    spec:
      containers:
      - name: nginx
        image: nginx

执行命令以创建该 ReplicaSet，然后查看 Pod 的 .metadata.ownerReferences 字段的值

kubectl apply -f https://kuboard.cn/statics/learning/obj/gc-replicaset.yaml
kubectl get pods --output=yaml

输出结果如下所示：


apiVersion: v1
kind: Pod
metadata:
  ...
  ownerReferences:
  - apiVersion: apps/v1
    controller: true
    blockOwnerDeletion: true
    kind: ReplicaSet
    name: my-repset
    uid: d9607e19-f88f-11e6-a518-42010a800195
  ...

跨名称空间 在 Kubernetes 的设计里，跨名称空间的所有者-从属对象的关系是不被允许的。这意味着： 名称空间内的从属对象只能指定同名称空间的对象作为其所有者 集群级别的对象只能指定集群级别的对象作为其所有者
